1.1         現狀分析

針對于公司的現狀，應使用現在已經非常主流且成熟的虛擬化技術，搭建一個虛擬化平臺，以滿足基礎構架復雜、IT應用繁多，整體運維需要統一管理的大中型企業數據中心的運維需求。
從數據安全角度看，虛擬化技術可提升了X86服務器的可靠性、可用性，從基礎架構層面獲得了原先單機系統無法想象的功能，大大提高了業務連續性的級別，降低了故障率、減少了系統宕機的時間。
從服務器的角度來看，虛擬化技術讓每臺設備都能托管多套操作系統，最大化了利用率，降低了服務器數量。
從存儲的角度來看，虛擬化技術可網絡化、整合磁盤設備，并讓多個服務器共享磁盤設備，從而提高了利用率。
從應用的角度來看，虛擬化技術將應用計算從用戶設備中分離出來，并在數據中心對應用及相關數據進行整合，通過集中化技術改善了管理和系統的安全性。

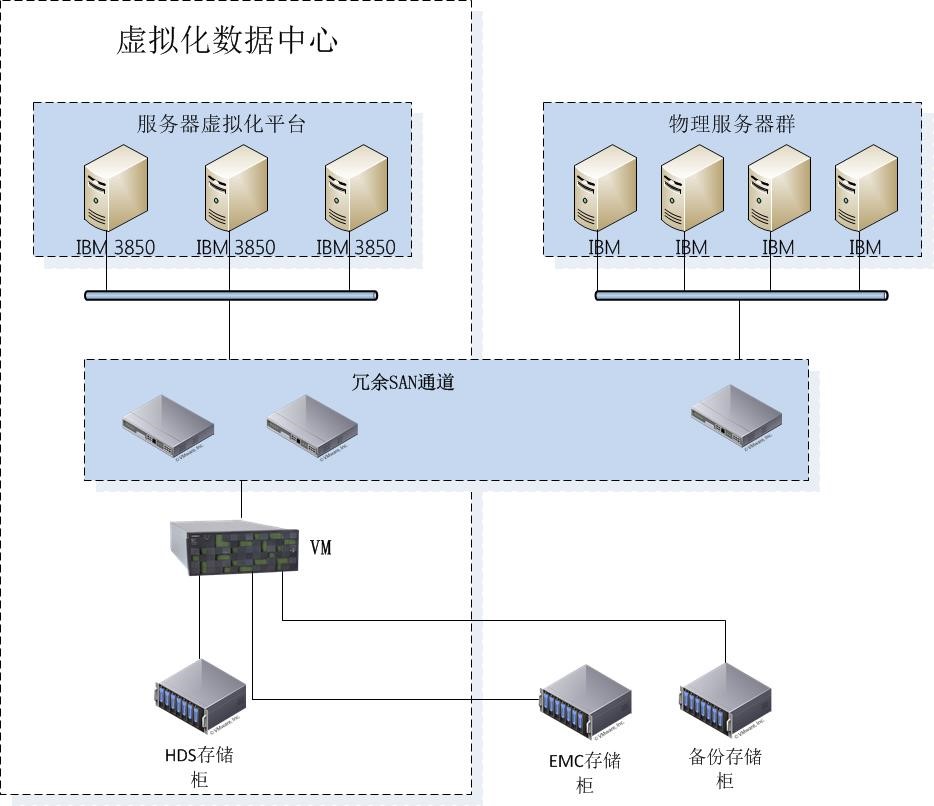

1.2       具有虛擬化平臺的數據中心拓?fù)?/span>



1.3        方案設計思路

網絡構架：
在整個架構中，我們搭建了兩個網絡：一個是作為生產辦公網絡，另外一個作為虛擬中心管理網絡和虛擬機動態遷移VMotion網絡。另外根據實際的網絡環境，結合實際生產環境中的要求，將網卡分別設置在不同的網段上。
服務器資源整合：
使用3臺高性能IBM 3850服務器作為ESXI虛擬服務器，安裝VMware虛擬化軟件，將業務系統逐步遷移部署至3臺ESXI虛擬服務器上，按此方案硬件搭配，可滿足xx公司數據中心所有業務系統的計算資源需求。
VMWare DRS的系統資源高可用與自動資源調節能力，可自動平衡應用間對CPU、內存的資源分配，保證應用系統維持在最佳運行狀態。

存儲資源整合：
在存儲方面，使用高性能高吞吐的HDS VM存儲系統，依托SAN 架構，具有保障企業級業務持續性的多種特性，包括熱插拔冗余硬件、熱備份硬盤、多路經故障切換、快照、克隆、本地/遠程鏡像和非破壞性固件升級等。同時，此存儲系統可統一管理現有xx公司數據中心其他主流品牌存儲，可以更加有效的實現整個數據中心的存儲虛擬化功能。

業務連續性保障：
利用VMware High Availability功能、MWare VMotion功能，使得虛擬機在ESXI虛擬服務器硬件環境出現問題的情況下，能夠自動的遷移到另一臺ESXI虛擬服務器上運行，不會因?yàn)橛布h(huán)境出現的問題而導致應用服務停止運作，保證了業務連續性。不需要專門的備用硬件和附加軟件支持。
統一運維管理：
利用虛擬機作為作為VMware vcenter server服務器，管理整個虛擬化數據中心系統。配合VMware的服務器虛擬化與運維管理（vSphere with Operations Management，vSOM）產品，不僅可以達成服務器虛擬化的目標，同時還可以解決虛擬化環境下運維管理的問題，提供整個虛擬化環境的可見性，最大限度提高容量利用率和運營性能。
